WELDA® Ankerplatten mit CE-Kennzeichnung sind wahre Alleskönner im Übertragen von moderaten und mittleren Lasten auf Stahlbetonkonstruktionen über eine Schweißverbindung. Die WELDA® Produktfamilie bietet drei verschiedene Varianten, die leicht an spezifische Projektanforderungen angepasst werden können.

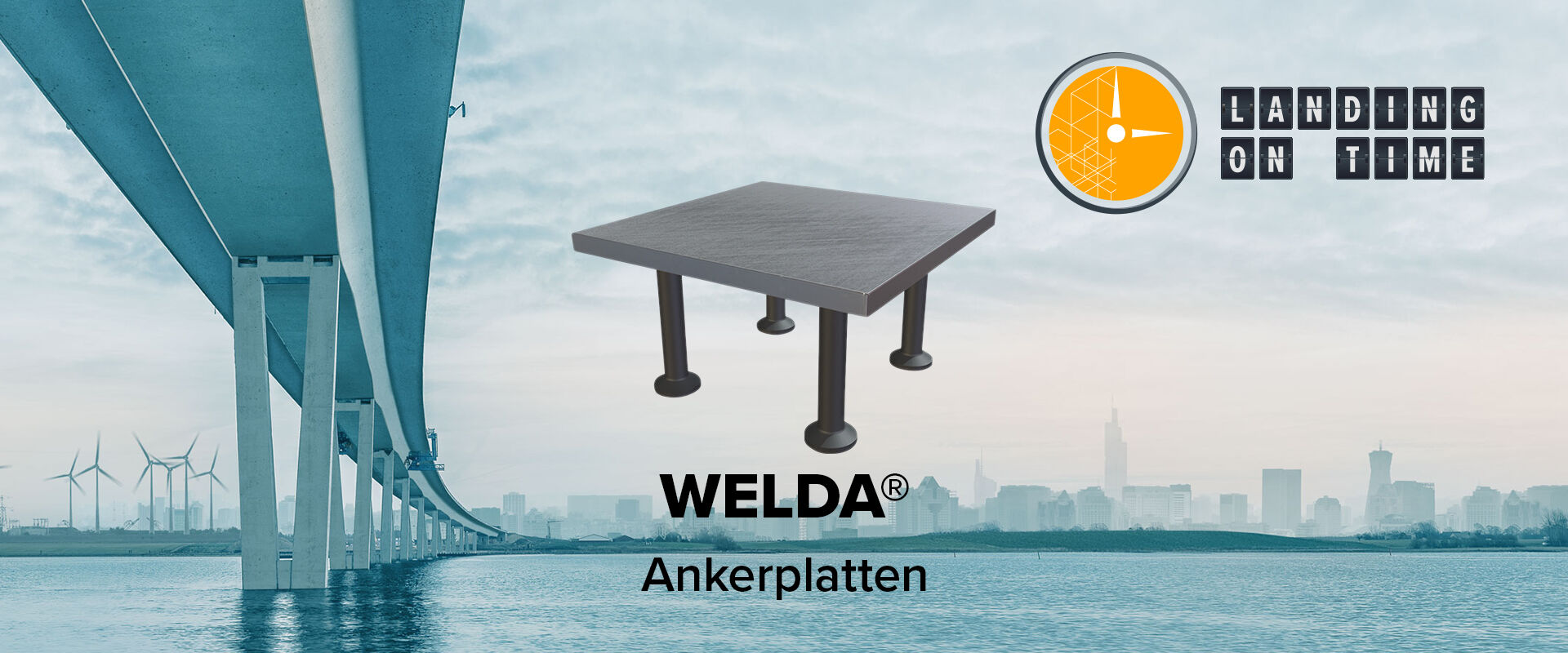

Wenn Sie eine Schweißverbindung benötigen, um Lasten auf Stahlbeton zu übertragen, ist die CE-gekennzeichnete WELDA® Ankerplatte die richtige Lösung. Die WELDA® Ankerplatte ist eine einfache, aber effektive Lösung, die aus einer Stahlplatte und Kopfbolzen besteht, welche auf der Baustelle oder im Fertigteilwerk in Beton eingebaut wird. Die Oberfläche der Stahlplatte bleibt frei von Beton und bildet somit eine Anschweißfläche, so dass tragende Schweißverbindungen hergestellt werden können. Die Kopfbolzen übertragen Kräfte, wie etwa Biegemomente, Normal- und Querkräfte.
Die Anker der WELDA® Ankerplatten sind in drei verschiedenen Längen erhältlich, um Kollisionen mit der Bewehrung zu vermeiden. Die Anker sind auf der Platte angeschweißt und sind für einen schnellen und einfachen Einbau in die Bewehrung optimiert. Dank der erhöhten Verankerungstiefe ist zudem keine Zusatzbewehrung erforderlich.
Eine Vielzahl von Materialoptionen bietet auch für die anspruchsvollsten Anwendungen eine optimierte Lösung, z. B. für industrielle Anwendungen und die Verwendung in maritimen Umgebungen.
WELDA® Ankerplatten – eine dreiköpfige Familie
Die WELDA® Familie besteht aus drei Produkten: Standard WELDA® Ankerplatten, WELDA® Long Ankerplatten für lange oder mehrfache Verbindungen und WELDA® Strong für hohe Lasten. Alle WELDA® Ankerplatten sind CE-gekennzeichnet auf der Grundlage der ETA-16/0430 und erfüllen alle wesentlichen Anforderungen, die an Ankerplatten gestellt werden.
Sollten projektspezifische Anforderungen wie Abmessungen und Formen bestehen, können alle WELDA® Ankerplatten auf Anfrage modifiziert werden. Kontaktieren Sie uns einfach und wir passen die Ankerplatten Ihren Wünschen an.
Lesen Sie weiter, um zu erfahren, was jedes Familienmitglied besonders macht!
WELDA® Ankerplatten
Standard WELDA® Ankerplatten sind ideal für moderate und mittlere Lasten, dünne und flache Bauteile wie Wände, Platten oder Decken, können aber auch in Konstruktionen wie Stützen und Trägern eingesetzt werden.
WELDA® Ankerplatten sind in Größen von 50 mm x 100 mm bis 300 mm x 300 mm erhältlich. Sie decken alle gängigen Bedürfnisse der Befestigung ab. Die Dicke der Platte variiert von 8 mm bis 15 mm, die effektive Einbautiefe von 68 mm bis 165 mm. Es stehen verschiedene Materialkombinationen der Platten und Bolzen zur Verfügung.
WELDA® Long Ankerplatten
WELDA® Long Ankerplatten werden für Anwendungen mit großen Befestigungslängen oder mehreren Befestigungen auf einer Platte eingesetzt. Lange Ankerplatten eignen sich besonders für schwere Industriebauten und Maschinenfundamente, können aber auch in anderen Konstruktionen wie Träger und Stützen eingesetzt werden.
Die Abmessungen der WELDA® Long Ankerplatten variieren von 100 mm x 450 mm bis 600 mm x 2000 mm. Die Länge der Platten kann jedoch flexibel bis zu einer Länge von 6 m an die Projektanforderungen angepasst werden. Die Plattendicke variiert von 10 mm bis 25 mm, wodurch eine effektive Einbautiefe von 70 mm bis 225 mm erreicht wird. Es stehen verschiedene Materialkombinationen für Platten und Bolzen zur Verfügung.
Die auf die Platte aufgeschweißten, glatten Bolzenkopfanker sind für eine einfache Montage in der Bewehrung optimiert. Die Anker sind in drei verschiedenen Längen erhältlich, um eine ideale Lösung für alle Konstruktionen zu bieten.
WELDA® Strong Ankerplatten
WELDA® Strong Ankerplatten übertragen hohe Lasten in Tragwerken aus Stahlbeton. Die Kopfbolzen der WELDA® Strong Ankerplatten sind für eine einfache Montage optimiert – auch bei hoher Bewehrungsdichte.
WELDA® Strong Ankerplatten eignen sich besonders für den Schwerlastbereich. Die Kopfbolzenanker aus geripptem Betonstahl ermöglichen statische Verbindungen auch zu dünneren Betonkonstruktionen. WELDA® Strong ist auch mit extralangen Ankern erhältlich, um eine Zusatzbewehrung zu vermeiden.
Schnelle, effiziente und zuverlässige Planung mit Peikko Designer®
Wenn Sie in der Tragwerksplanung tätig sind, sollten Sie sich das Modul für Ankerplatten im Peikko Designer® ansehen!
Mit dem Bemessungstool können Sie eine Ankerplatte von Peikko aus unseren Standardgrößen auswählen und bemessen oder Ihre eigene Ankerplatte passend zu Ihrer Gebäudeplanung planen.
Das Modul ermittelt die Tragfähigkeit und Eignung für alle gegebenen Belastungsfälle, einschließlich der detaillierten Berechnungen für Standardplatten sowie Abmessungen und Materialinformationen für Sonderankerplatten.
Da die WELDA® Ankerplatten-Familie auf der Grundlage der Europäischen Technischen Bewertung ETA-16/0430 CE-gekennzeichnet ist, bietet sie die einfachste Möglichkeit, die Konformität mit den geltenden Anforderungen nachzuweisen und Risiken zu verringern. Mit WELDA® wissen Sie, was Sie bekommen – standardisierte Peikko-Qualität.
Weitere Informationen zu den Produkten:
Referenzen
- Elite, The Wood Hotel and culture centre, Skellefteå, Schweden
- Next Generation Hospital, Bratislava, Slowakei
- Business Garden Office Campus, Riga, Lettland
- Center of modern art, Vilnius, Litauen
- LVOVO Business Centre, Vilnius, Litauen
